系统功能
接收四个安装在不同位置的摄像机所摄图象；
通过键盘对摄像机所摄图象进行四画面或单画面切换显示；
通过键盘调节镜头的光圈、变焦、调焦;
通过键盘调节云台的上、下、左、右位置；

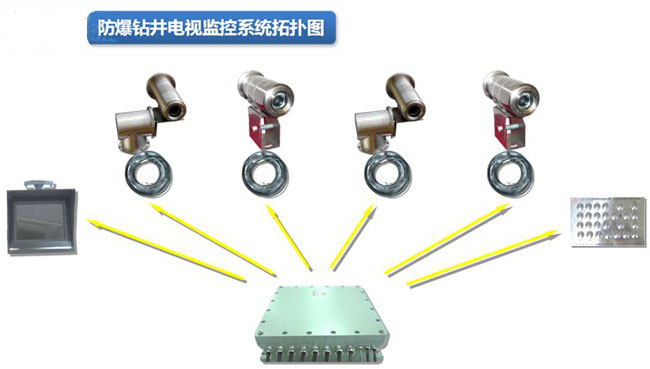

系统构成
电视监控系统由下面几个主要部分构成:
摄像单元 摄像单元由摄像头、镜头、防爆护罩以及防爆云台组成。
综合电缆 多芯电缆由九根信号线和一根同轴电缆以及一根电源（+12V）线组成，用于连接控制器与摄像单元及云台，向摄像单元传送控制信号并从摄像单元接收视频信号。
控制器 控制箱体采用隔爆箱，内部含有控制板、四画面分割板、对讲板、12V开关电源及电源变压器等。
控制键盘 用于选择摄像头、画面切换及控制镜头和云台的各种动作。

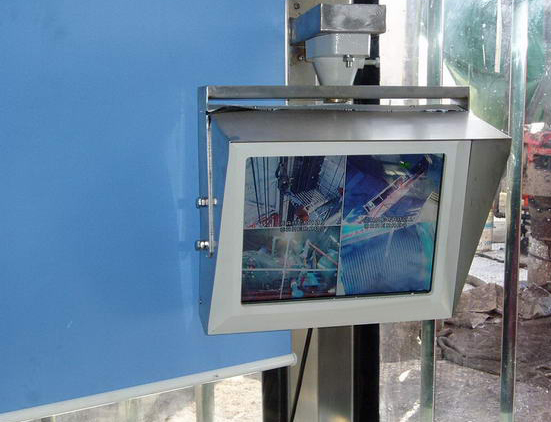

监视器 采用三星15”液晶显示器，外加防爆防护罩。
主要技术指标
镜头调节电压 ±4V～12V DC
云台调节电压 15V～24V AC
信号接收电平 TTL
视频输入 4路
视频输出 2路
行分辨能力 400线
色彩系统 NTSC或PAL
输入信号 0.5@ 2 Vpp. 同步符合低电平
输入/输出电阻 75 Ohms
单/四画面选择 远程指令手动控制
输入电压 AC 220V/50HZ
功率 ≤100W
